氣體腐蝕檢測有哪些
氣體腐蝕檢測技術(shù)詳解：從原理到應用的全面解析
一、氣體腐蝕檢測的核心價值
氣體腐蝕檢測通過模擬工業(yè)環(huán)境中的腐蝕性氣體（如H?S、SO?、Cl?、NO?等），加速材料失效過程，評估材料或器件的耐腐蝕性能及功能穩(wěn)定性。其核心價值體現(xiàn)在：
預防失效：提前暴露腐蝕風險，避免產(chǎn)品在惡劣環(huán)境中功能失效；
降低成本：減少因腐蝕導致的售后維修與召回損失；
合規(guī)認證：通過IEC、ASTM等測試，獲取市場準入資格（如汽車電子TS 16949）。
二、主流氣體腐蝕檢測方法與標準
1. 檢測方法分類
| 方法類型 | 原理 | 關鍵參數(shù) | 適用場景 |
|---|---|---|---|
| 靜態(tài)氣體腐蝕試驗 | 在恒定溫濕度、氣體濃度下長時間靜置，觀察材料腐蝕行為 | 溫度、氣體濃度、濕度、暴露時間 | 封閉儲罐、管道內(nèi)部、化工設備等穩(wěn)定氣體環(huán)境 |
| 動態(tài)氣體腐蝕試驗 | 通過控制氣體流速、壓力或循環(huán)流動，模擬氣流沖刷、壓力波動等實際工況 | 氣體流速、壓力變化、溫度梯度、沖擊頻率 | 燃氣輪機葉片、汽車排氣管、化工反應器等動態(tài)氣體環(huán)境 |
| 循環(huán)氣體腐蝕試驗 | 交替暴露于不同氣體環(huán)境（如O?/Cl?/H?S）或溫濕度循環(huán)，模擬晝夜、季節(jié)或工藝變化 | 循環(huán)周期、氣體切換頻率、溫濕度變化速率 | 海上平臺（鹽霧+濕度循環(huán)）、燃料電池（氧化/還原交替） |
| 高溫高壓氣體腐蝕試驗 | 模擬高溫高壓環(huán)境（如油氣井、核反應堆），評估材料在極端條件下的氧化、硫化或氫脆行為 | 溫度、壓力、氣體成分 | 石油管道、鍋爐、液化氣罐等壓力容器，法蘭、閥門、焊縫、鑄件、鍛件 |
| 混合氣體腐蝕試驗 | 結(jié)合多種腐蝕性氣體（如SO?+NOx+Cl?），模擬工業(yè)大氣污染環(huán)境 | 氣體種類與濃度、溫濕度 | 電子元件、汽車連接件、金屬材料、涂層等 |
| 原位測試技術(shù) | 在腐蝕過程中實時監(jiān)測（如電化學噪聲、拉曼光譜），研究動態(tài)腐蝕機制 | 監(jiān)測頻率、數(shù)據(jù)采集速率、環(huán)境參數(shù)（溫度、濕度、氣體濃度等） | 材料腐蝕行為的實時監(jiān)測和分析，腐蝕機理研究 |
2. 國際與國內(nèi)標準
國際標準：
IEC 60068-2-60：電子電工產(chǎn)品在含H?S、SO?等氣體環(huán)境中的腐蝕測試方法；
ASTM B845：金屬材料在混合流動氣體（MFG）中的腐蝕性能評估；
ISO 9227：中性鹽霧試驗（NSS）、乙酸鹽霧試驗（AASS）等；
ISO 16750-4：道路車輛電子及電氣設備的環(huán)境條件和試驗。
國內(nèi)標準：
GB/T 2423.51：電工電子產(chǎn)品環(huán)境試驗標準；
GB/T 1771：金屬材料室溫腐蝕試驗方法；
GB 9789：硫化氫氣體腐蝕試驗標準；
DIN 50018：硫化氫和二氧化硫冷凝水氣候試驗標準。
三、氣體腐蝕檢測的核心設備與技術(shù)參數(shù)

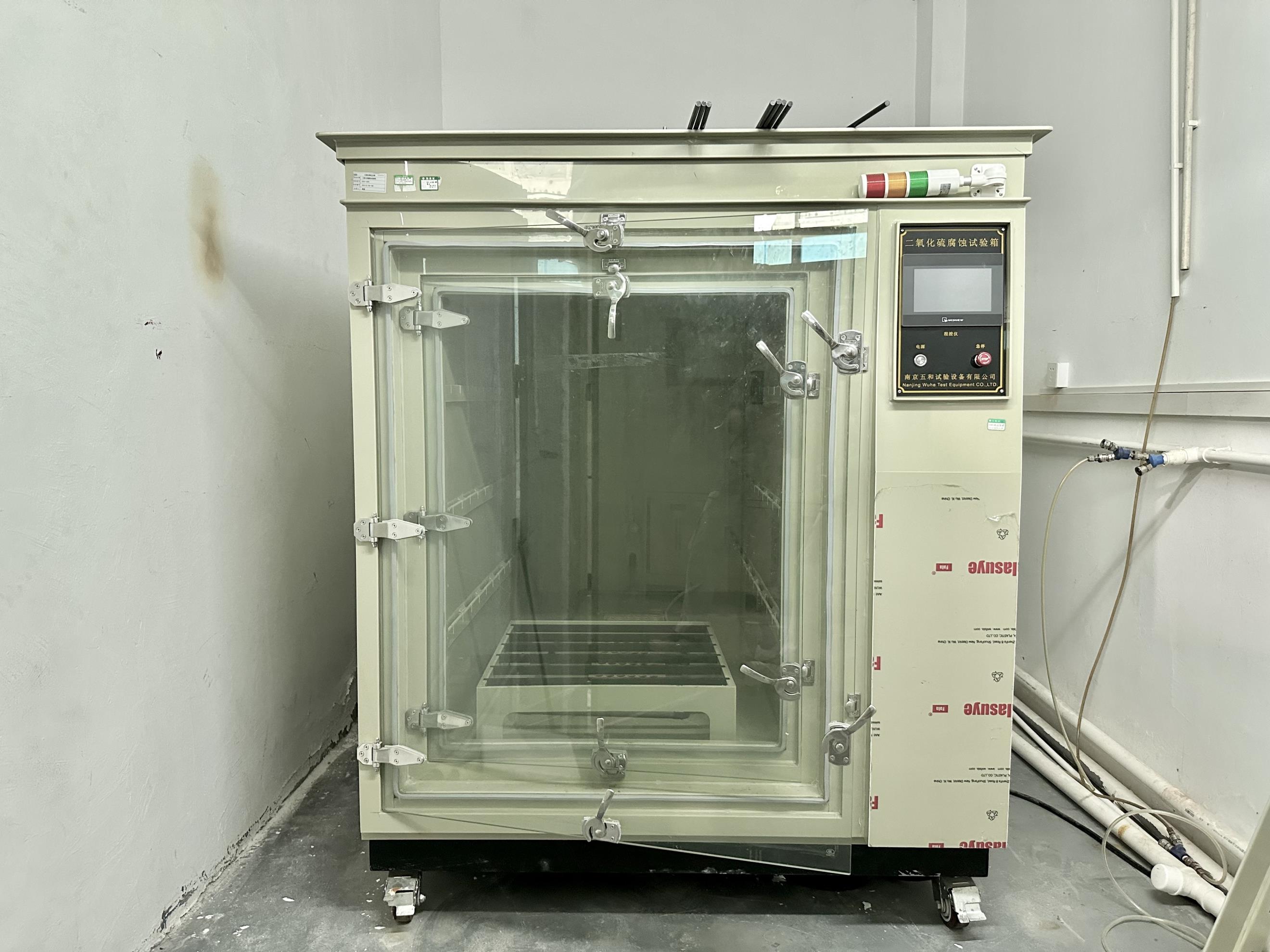

1. 氣體腐蝕試驗箱
材質(zhì)：箱體多采用耐腐蝕材料，如316L不銹鋼、PVC或PP塑料板；
溫濕度控制：溫度范圍15℃～50℃，濕度范圍60%～95%±5%；
氣體濃度控制：支持多種氣體單獨或混合試驗，濃度可調(diào)范圍因氣體類型而異，如SO?可達6700ppm；
安全保護：配備泄漏報警、自動關機、尾氣處理（活性炭過濾或堿液中和）等裝置。
2. 混合氣體腐蝕試驗系統(tǒng)
技術(shù)參數(shù)：
工作溫度：+20℃～+80℃，溫度偏差±0.5℃；
試驗濕度：75%RH～95%RH（25℃以上時）或60%RH～95%RH（40℃以上時）；
最大承重：20kg；
試驗氣源：H?S、NO?、Cl?、SO?；
濃度范圍：H?S 5ppb～250ppb（100ppm氣源）或100ppb～5000ppb（1.0%氣源），Cl? 5ppb～250ppb（100ppm氣源），NO?/SO? 50ppb～2500ppb（0.1%氣源），SO?還可擴展至1ppm～50ppm（2.0%氣源）。
3. 大容積混合氣體腐蝕試驗箱
技術(shù)參數(shù)：
試驗腔尺寸：2300（高）×1184（寬）×1172（深）mm；
底板承重：600kg；
溫度范圍：+15℃～+50℃，溫度偏離≤±1.0℃；
濕度范圍：30%RH～80%RH，濕度偏差≤±5%RH；
換氣速率：2～5.5倍；
試驗氣體種類：H?S、NO?、SO?、Cl?；
最大氣體濃度：H?S 25ppm、NO? 25ppm、SO? 25ppm、Cl? 1ppm。
四、氣體腐蝕檢測的典型應用案例
1. 電子元器件
測試條件：Cl? 0.1ppm + 高溫高濕（85℃/85% RH），持續(xù)500小時；
評估目標：塑封材料與焊點抗氯離子遷移導致的短路風險。
2. 汽車零部件
測試條件：H?S 10ppm + 溫度40℃ + 濕度75% RH，持續(xù)48小時；
評估目標：鍍金或鍍錫觸點的硫化腐蝕是否導致接觸電阻升高。
3. 工業(yè)設備涂層
測試條件：鹽霧（5% NaCl） + SO? 5ppm，循環(huán)測試（噴霧→干燥→靜置）；
評估目標：塔架涂層抗鹽霧與工業(yè)廢氣復合腐蝕的能力。
五、氣體腐蝕檢測的未來發(fā)展趨勢
智能化與自動化：通過AI算法優(yōu)化試驗參數(shù)，實現(xiàn)試驗過程的自動化控制與數(shù)據(jù)分析；
多物理場耦合：結(jié)合溫度、濕度、振動等多物理場，模擬更真實的工業(yè)環(huán)境；
綠色環(huán)保：開發(fā)低能耗、低排放的試驗設備，減少對環(huán)境的影響；
跨學科融合：與材料科學、電化學、表面工程等學科深度融合，推動新型防腐材料的研發(fā)與應用。
